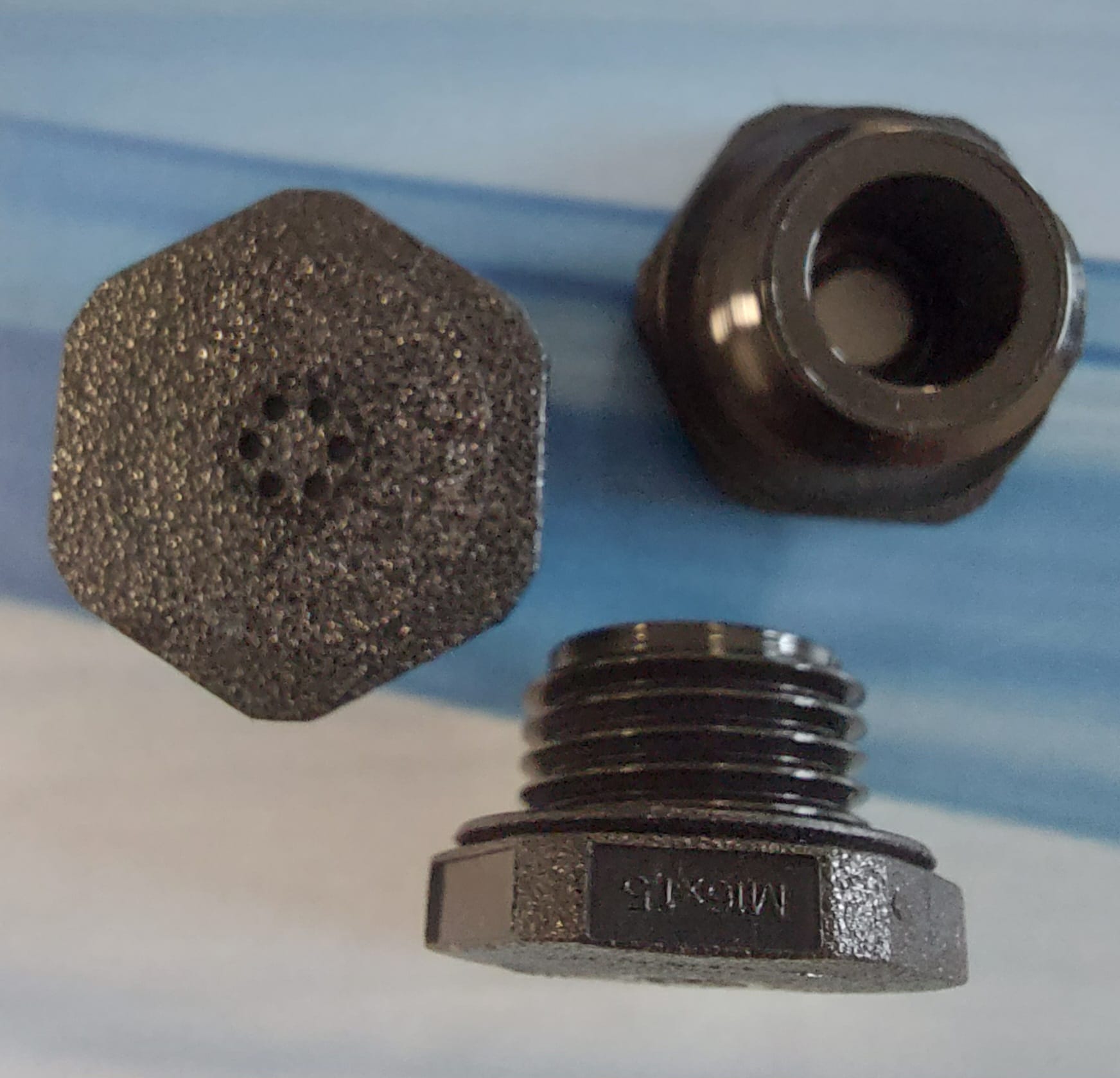

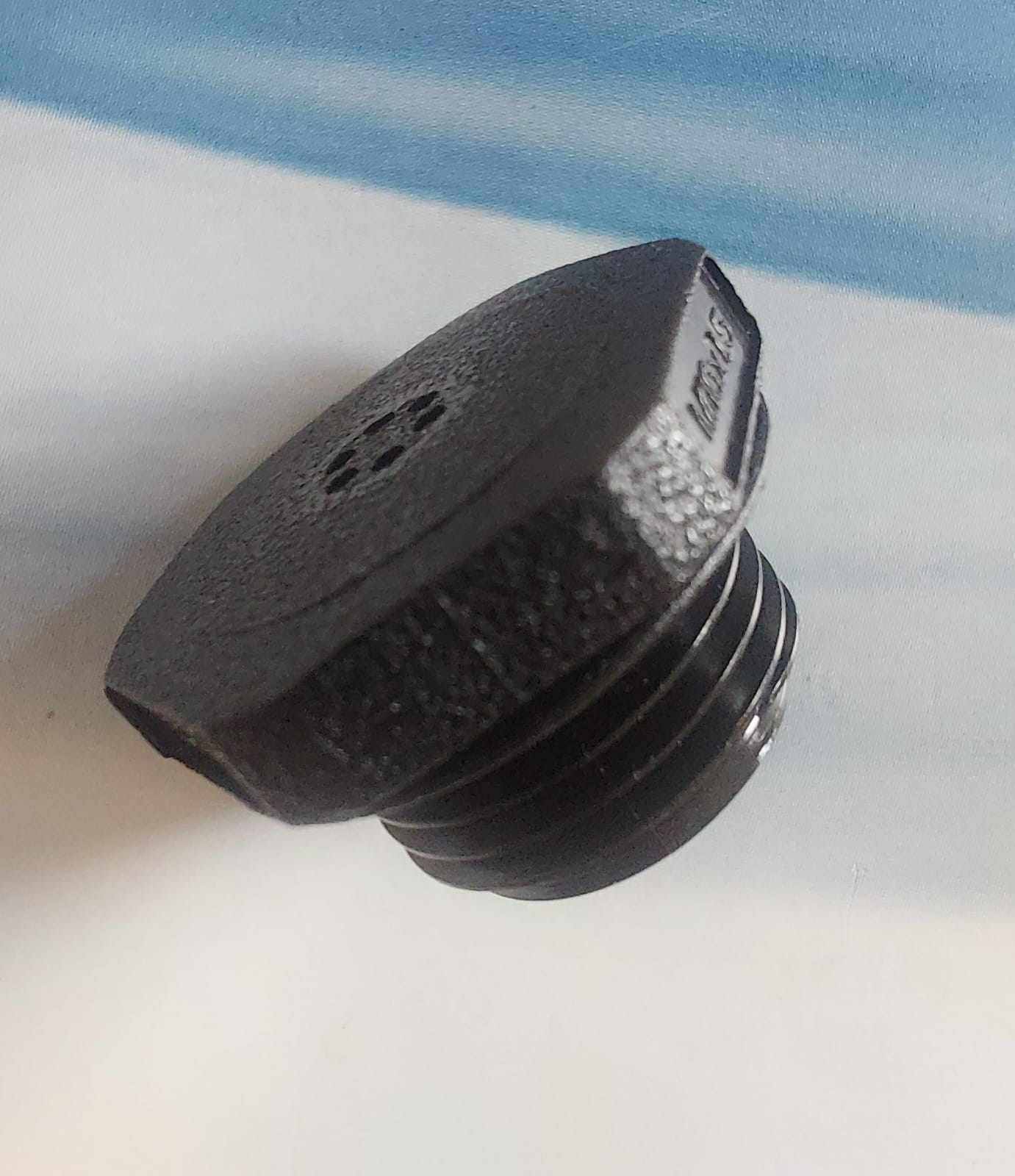

Gwintowana zaślepka wentylacyjna M16 206578

Gwintowana zaślepka wentylacyjna z membraną – skuteczna kompensacja ciśnienia

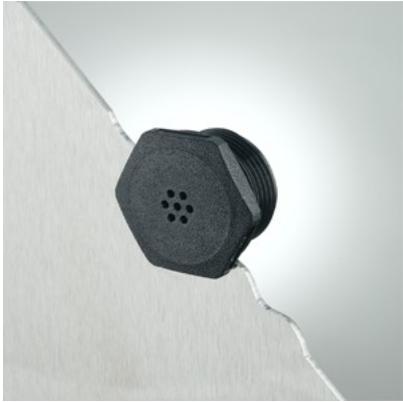

Gwintowana zaślepka wentylacyjna z membraną, kompensator ciśnienia to specjalny element montowany w otworach urządzeń, obudów lub instalacji, który pełni funkcję wentylacji i równoważenia ciśnienia wewnątrz zamkniętej przestrzeni.

Zaślepka posiada gwintowaną konstrukcję umożliwiającą łatwy i trwały montaż w otworze o odpowiednim gwincie. Wbudowana membrana działa jak zawór jednokierunkowy lub elastyczna przegroda, która przepuszcza powietrze, pozwalając na wyrównanie ciśnienia między wnętrzem a otoczeniem, jednocześnie zapobiegając przedostawaniu się wilgoci, kurzu, pyłu czy insektów do środka.

Kompensator ciśnienia zapewnia ochronę urządzeń i instalacji przed uszkodzeniami spowodowanymi różnicami ciśnienia, które mogą powstawać np. na skutek zmian temperatury lub pracy wentylatorów.


Zastosowanie gwintowanej zaślepki wentylacyjnej z membraną i funkcją kompensatora ciśnienia

Gwintowana zaślepka wentylacyjna wyposażona w membranę pełni kluczową rolę w zabezpieczaniu urządzeń i systemów technicznych przed negatywnymi skutkami różnic ciśnień oraz przedostawaniem się zanieczyszczeń. Dzięki swojej konstrukcji jest powszechnie stosowana w branżach wymagających precyzyjnej kontroli warunków środowiskowych wewnątrz obudów i instalacji.

✔ Wyrównywanie ciśnienia: Zaślepka umożliwia kompensację nadciśnienia i podciśnienia powstającego wewnątrz zamkniętych przestrzeni, np. w obudowach elektronicznych, szafach sterowniczych, rozdzielniach elektrycznych, a także systemach hydraulicznych i pneumatycznych. Minimalizuje ryzyko uszkodzeń mechanicznych i deformacji obudów spowodowanych różnicą ciśnień wynikającą ze zmian temperatury, wilgotności lub pracy urządzeń.

✔  Ochrona przed zanieczyszczeniami: Membrana działa jak filtr, który zapobiega wnikaniu pyłu, kurzu, wilgoci oraz drobnych insektów do wnętrza urządzenia, co jest szczególnie istotne w środowiskach przemysłowych, motoryzacyjnych i telekomunikacyjnych.

✔  Zastosowanie w przemyśle:

• Elektronika i automatyka: Zabezpieczenie obudów modułów elektronicznych, kontrolerów i paneli sterujących przed kondensacją i uszkodzeniami spowodowanymi wahaniami ciśnienia.
• Motoryzacja: W układach sterowania i modułach elektronicznych pojazdów, gdzie wymagana jest ochrona przed pyłem i wilgocią przy jednoczesnym wyrównaniu ciśnień.
• Systemy hydrauliczne i pneumatyczne: Zapewnienie stabilności ciśnienia w układach zamkniętych oraz ochrona przed zanieczyszczeniami z zewnątrz, co zwiększa trwałość i niezawodność systemów.
• Montaż i konstrukcja: Gwintowana forma zaślepki umożliwia szybki, pewny i szczelny montaż w standardowych otworach gwintowanych. Materiały użyte do produkcji zaślepki i membrany są odporne na działanie czynników chemicznych, wilgoci oraz wibracji, co czyni ją idealnym komponentem do zastosowań w trudnych warunkach eksploatacyjnych.

Specyfikacja techniczna gwintowanej zaślepki wentylacyjnej M16

• Szybki i łatwy montaż w nagwintowanym otworze
• Umożliwia dopływ i odpływ powietrza do wentylacji
• Zintegrowana membrana chroni przed wilgocią
• Membrana umożliwia wymianę ciśnienia w zamkniętych obudowach
• Maksymalny przepływ powietrza: ≥16,6 LPM / 3,7 cm2 @ 13,5 psi.
• Membrana filtracyjna zapobiega zanieczyszczeniu wilgoci i cząstek stałych w obudowach elektronicznych.
• Uszczelka wyrównująca ciśnienie zapobiega wzrostowi ciśnienia w obudowach elektronicznych poprzez wymianę temperatury z otoczeniem
• Szybka i łatwa instalacja w otworach gwintowanych (LTTVP) i luzów (LTSV).
• Uszczelnienie membranowe jest spawane ultradźwiękowo do korpusu nylonowego.
• Opcja niższego kosztu niż metalowe lub stalowe zatyczki.
• Przybliżona grubość głowicy: .21 "(5,3 mm) Grubość może się różnić.
• Kształt sześciokątny do montażu kluczy (tylko LTTVP).
• Elektrycznie nieprzewodzący Nylon 6/6.
• Szybka i łatwa instalacja wkręcana w otwory
• Wszystkie rozmiary i typy posiadają (9) .094 "(2,4 mm) średnica otworów wentylacyjnych.
• Wtyczki typu Snap-In do zastosowań panelowych i obudowy.
• Zgodność z RoHS
• temp. pracy -40 st. C do +150 st. C
• materiał poliamid PA 6,6 plus filtr Acryl Copolymer
• Szczelność zgodnie z IP65,67,68
• Niepalność według UL 94V-2
• Dopuszczenie CSA
• Numer katalogowy Kolor czarny 206578

Nr heyco 3583VB
Gwint metryczny M16

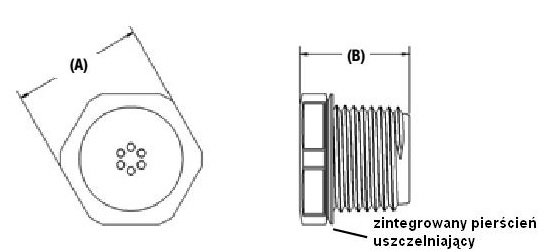

Rozmiar klucza (A) 21,0 mm
Długość całkowita (B)  13,5  mm

Specyfikacja nakrętki w zakładce powyżej - DO POBRANIA.
