Tulejki odprężające z odgiętką
Tulejki kablowe odprężające z odgiętką – skuteczna ochrona przewodów przy ruchomym wyjściu z obudowy
Tulejka kablowa odprężająca z odgiętką to specjalna odmiana odciążki, która oprócz standardowej funkcji przejmowania naprężeń kontroluje i stabilizuje promień gięcia kabla. Jest stosowana tam, gdzie przewód wychodzi z obudowy pod kątem lub jest szczególnie narażony na zgięcia i ruch.
Czym charakteryzuje się tulejka kablowa odprężająca z odgiętką?
1. Kontrolowany promień gięcia kabla
Odgiętka (miękka, wydłużona osłona) prowadzi przewód i zapobiega zbyt ostrym zgięciom, które mogłyby uszkodzić izolację lub żyły kabla.
Chroni przed:
- załamywaniem,
- mikropęknięciami izolacji,
- uszkodzeniami wynikającymi z powtarzających się ugięć.
To szczególnie ważne w przewodach zasilających AGD, narzędziach czy urządzeniach przenośnych.
2. Lepsze odciążenie mechaniczne niż w standardowej tulejce
Element przejmuje siły pociągowe i zginające, zanim trafią na styk przewodu z obudową. Dzięki wydłużonej konstrukcji odgiętka:
- rozkłada siły na większej powierzchni kabla,
- stabilizuje przewód nawet w przypadku częstych ruchów,
- wydłuża trwałość kabla.
3. Ochrona kabla przy wyjściu z obudowy
Odgiętka eliminuje ryzyko „przecięcia” kabla na krawędzi otworu. Działa jak miękka prowadnica
4. Wysoka elastyczność i wytrzymałość
Odgiętki są projektowane tak, aby wytrzymać:
- wielokrotne zginanie,
- wibracje,
- ruch urządzenia,
- naprężenia ciągnące.
Produkuje się je zazwyczaj z poliamidu PA 6.6, aby uzyskać elastyczność przy dużej wytrzymałości.
5. Popularne zastosowania
Tulejki odprężające z odgiętką stosuje się m.in. w narzędziach ręcznych i elektronarzędziach, sprzęcie AGD (żelazka, czajniki, odkurzacze), lampach i oprawach oświetleniowych, z ruchomym przewodem.
Wszędzie tam, gdzie przewód:
- intensywnie pracuje,
- wychodzi pod kątem,
- wymaga ochrony przed zginaniem.
Czym różnią się tulejki kablowe z odgiętką od standardowych przepustów odprężających?
- Mają dodatkową elastyczną odgiętkę, która stabilizuje kabel i prowadzi go pod odpowiednim kątem.
- Chronią przed zginaniem w miejscu wejścia do obudowy, co znacznie redukuje ryzyko uszkodzenia izolacji.
- Są przeznaczone wyłącznie do kabli okrągłych

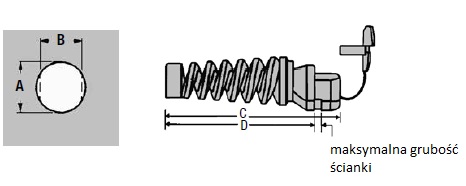

| Nr katalogowy czarny |
Średnica kabla mm |
Maks. grubość ścianki mm |
Otwór montażowy mm |
Wymiary mm |
||
| (A) | (B) | (C) | (D) | |||
| 201134 1590 SR-5N-7 |
6,4 - 7,4 | 1,6 | 12,7 - 13,1 | 11,4 | 50,4 | 43,3 |
| 201136 1593 SR-5P-7 |
6,4 - 7,4 | 3,2 | 12,7 - 13,1 | 11,4 | 50,4 | 43,3 |
| 201142 1599 SR-6N3-7 |
8,0 - 9,1 | 1,6 | 15,9 | 14,0 | 53,6 | 43,6 |
| 201144 1605 SR-6P3-7 |
8,0 - 9,1 | 3,2 | 15,9 | 14,0 | 53,6 | 43,6 |
➡️ Sprawdź również inne tulejki odprężające dostępne w naszej ofercie
Tulejka odprężająca z odgiętką na kabel okrągły 8 - 9,1 mm 201142 SR-6N3-7
- Producent: Heyman Manufacturing GmbH
- Dostępność: na zamówienie z magazynu niemieckiego
Tulejka odprężająca z odgiętką na kabel okrągły 8- 9,1 mm 201144 SR-6P3-7
- Producent: Heyman Manufacturing GmbH
- Dostępność: na zamówienie z magazynu niemieckiego
Tulejka odprężająca z odgiętką na kabel okrągły 6,4-7,4 mm 201136 SR-5P-7
- Producent: Heyman Manufacturing GmbH
- Dostępność: na zamówienie z magazynu niemieckiego
Tulejka odprężająca z odgiętką na kabel okrągły 6,4 - 7,4 mm 201134 SR-5N-7
- Producent: Heyman Manufacturing GmbH
- Dostępność: na zamówienie z magazynu niemieckiego
