Typ 2132 DO - obciążenie do 50 kg na parę, wysuwane w 75%

Typ 2132 DO - obciążenie do 50 kg na parę, wysuwane w 75%








  • Szyny teleskopowe z blokadą przeciw otwarciu i zamknięciu (zatrzask w pozycji wsuniętej oraz wysuniętej)
  • Część wewnętrzna szyny wyjmowana, co ułatwia montaż
  • Elastyczny przy niedokładnym  montażu poprzez otwory umożliwiające pozycjonowanie
  • Opcjonalnie kątowniki montażowe (Klick-in), nie do zastosowania dla długości 250/300/350 mm
  • wysuwane w 75%
  • obciążenie na parę do 50kg
  • materiał stal ocynkowana
alt

Nr katalogowy
para (2 szt.)

mm kg
SL TR A B C D E F G H I W L 10.000 L 80.000
199261 250 163 96 - - - - 192 - - - 0.45 50 35
190960 300 205 96 - - - - 242 224 - - 0.52 50 35
199431 350 260 128 - - - - 292 224 - - 0.64 50 35
199432 400 281 128 - - - - 342 224 - 320 0.71 50 35
199433 450 331 128 224 - - - 392 224 - 352 0.78 48 35
199434 500 376 128 224 - - - 442 224 - 416 0.88 45 34
190721 550 415 128 224 320 - - 492 224 352 * 0.98 42 33
199435 600 451 128 224 320 - - 542 224 352 480 1.05 40 32
199436 650 488 128 224 320 416 544 592 224 352 544 1.16 37 31
199437 700 526 128 224 288 416 - 642 224 352 544 1.27 35 30
Specyfikacja dostępna po kliknięciu na konkretny produkt, w zakładce "do pobrania"

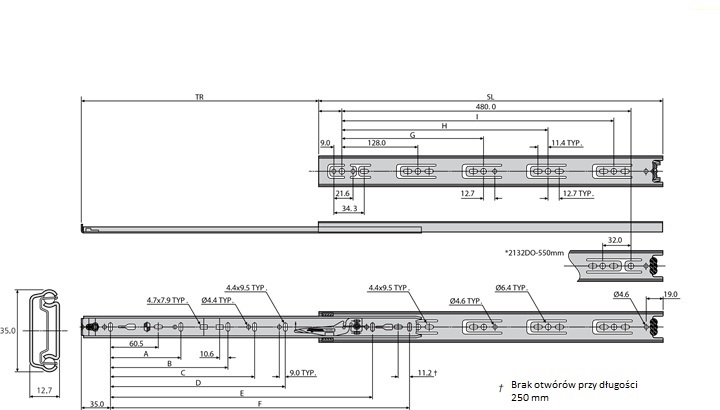

SL: Długość szyny TR: Długość wysuwu szyny W: Waga pary w kg
L: Obciążenie na parę przy 10.000 i  80.000 dynamicznych cyklach testowych


Dla uzyskania podanego możliwego maksymalnego obciążenia, muszą zostać wykorzystane wszystkie elementy oraz miejsca montażowe
Do instalacji zalecamy śruby M4/ 4 mm z maksymalną wysokością główki 2,5 mm i maks. średnicą główki 9,6 mm
Pasuje jedynie do montażu pionowego
