Typ 2431 - obciążenie do 20kg na parę, wysuwane w 100%

Typ 2431 - obciążenie do 20kg na parę, wysuwane w 100%






  • Niski profil 20 x 16mm, wymaga niewiele miejsca dla instalacji
  • wysuwane w 100%
  • obciążenie na parę do 20 kg
  • liczba dynamicznych cykli testowych 80.000
  • materiał stal ocynkowana

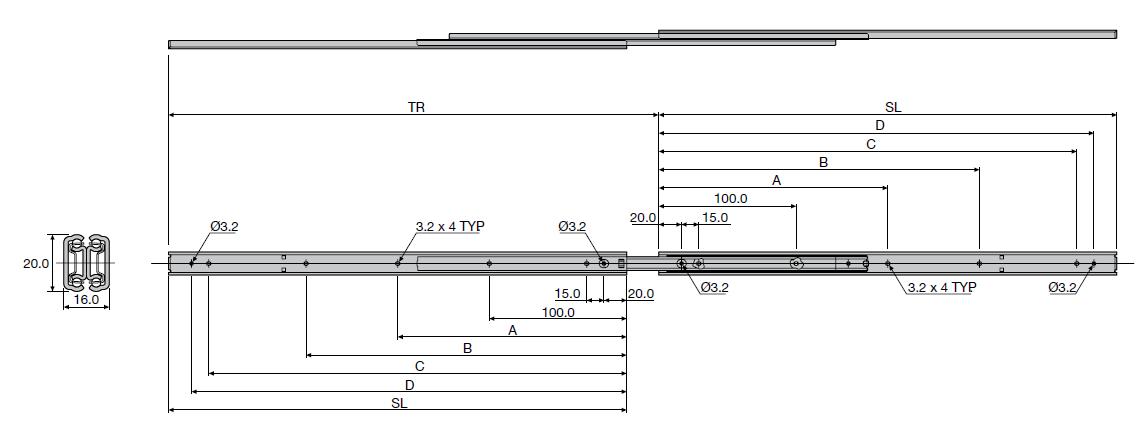

alt
Nr katalogowy
para (2 szt.)

 mm kg
SL TR A B C D W L
199255 200 231 - - 145.0 160.0 0.43 17
190715 250 280 - - 195.0 210.0 0.55 19
190716 300 329 - 160.0 245.0 260.0 0.67 20
190282 350 379 - 210.0 295.0 310.0 0.79 20
190341 400 428 - 260.0 345.0 360.0 0.90 18
199269 450 477 205.0 310.0 395.0 410.0 1.02 16
190964 500 526 230.0 360.0 445.0 460.0 1.15 13
SL: Długość szyny
TR: Długość wysuwu szyny
W: Waga pary w kg
L: Obciążenie na parę
Specyfikacja dostępna po kliknięciu na konkretny produkt, w zakładce "do pobrania"

  • Dla uzyskania podanego możliwego maksymalnego obciążenia, muszą zostać wykorzystane wszystkie elementy oraz miejsca montażowe
  • Do instalacji zalecamy śruby M4/ 4 mm z maksymalną wysokością główki 1,8 mm i maks. średnicą główki 9,6 mm
  • Pasuje jedynie do montażu pionowego
