Typ 2421- obciążenie do 16 kg na parę, wysuwane w 75%

Typ 2421- obciążenie do 16 kg na parę, wysuwane w 75%





  • Niski profil 20 x 8mm, wymagana jest niewielka przestrzeń do montażu szyny
alt


alt
Nr katalogowy
para (2 szt.)

 mm
kg

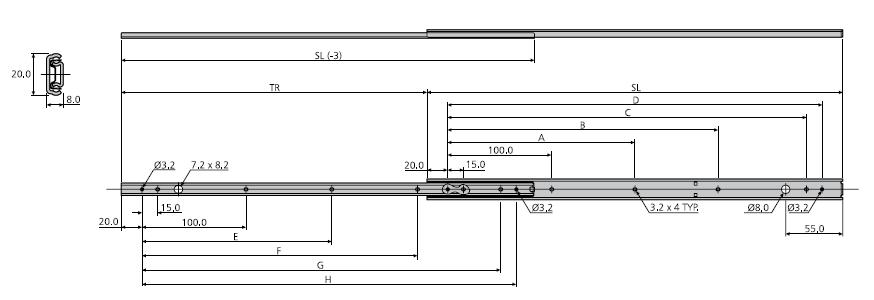

SL TR A B C D E F G H W L
190283 200 132 - - 145.0 160.0 - - 145.0 160.0 0.23 13
190285 250 182 - - 195.0 210.0 - 150.0 195.0 210.0 0.28 15
199338 300 220 - 160.0 245.0 260.0 - 190.0 245.0 260.0 0.34 16
190281 350 257 - 210.0 295.0 310.0 - 225.0 295.0 310.0 0.39 16
199346 400 294 - 260.0 345.0 360.0 - 265.0 345.0 360.0 0.45 15
199341 450 331 205.0 310.0 395.0 410.0 190.0 300.0 395.0 410.0 0.51 13
190284 500 381 230.0 360.0 445.0 460.0 225.0 337.0 445.0 460.0 0.56 11
SL: Długość szyny
TR: Długość wysuwu szyny
W: Waga pary w kg
L: Obciążenie na parę

Specyfikacja dostępna po kliknięciu na konkretny produkt, w zakładce "do pobrania"

  • Dla uzyskania podanego możliwego maksymalnego obciążenia, muszą zostać wykorzystane wszystkie elementy oraz miejsca montażowe
  • Do instalacji zalecamy śruby M3/ 3 mm z maksymalną wysokością główki 1,8 mm i maks. średnicą główki 5,6 mm
